Jak prodyšná zátka chrání vaši kritickou elektroniku?

V neúnavné snaze o miniaturizaci a odolnost čelí moderní elektronické a mechanické systémy základnímu fyzikálnímu paradoxu: vyžadují robustní, utěsněný kryt pro ochranu proti vodě, prachu a nečistotám, ale stejné těsnění dokáže zachytit škodlivé tlakové rozdíly a vlhkost. Toto vnitřní prostředí, není-li spravováno, vede ke kaskádě poruch – tvoří se kondenzace na deskách plošných spojů, těsnění se bortí pod tlakem podtlaku, těsnění pláče při změnách nadmořské výšky a selhávají ventilační otvory baterie. Řešením této technické výzvy není kompromis v oblasti těsnění, ale vylepšení prostřednictvím mikroventilace. A Dlouhotrvající prodyšná zátka je precizně navržená součást, která působí jako selektivní bariéra, využívající pokročilou membránovou vědu, která umožňuje pomalý průchod vzduchu pro vyrovnání tlaku a zároveň představuje nepropustnou bariéru pro kapalnou vodu a pevné částice. Pro konstruktéry, produktové manažery a specialisty na nákup z automobilového průmyslu, spotřební elektroniky, průmyslového internetu věcí a energetiky je pochopení specifikace a použití těchto komponentů zásadní pro spolehlivost produktu. Tento článek poskytuje technický hluboký ponor do provozních principů, materiálové vědy a aspektů použití prodyšných zátek, od jednoduchého voděodolná prodyšná membránová zátka do komplexu vysokoteplotní prodyšná ventilační zátka určeno pro použití pod kapotou automobilu. Zvládnutí této součásti zajišťuje, že váš kryt snadno dýchá, udržuje vnitřní rovnováhu a zabraňuje pronikání okolního prostředí po celou dobu zamýšlené životnosti produktu.

1. Technologie jádra: Věda o selektivní permeabilitě

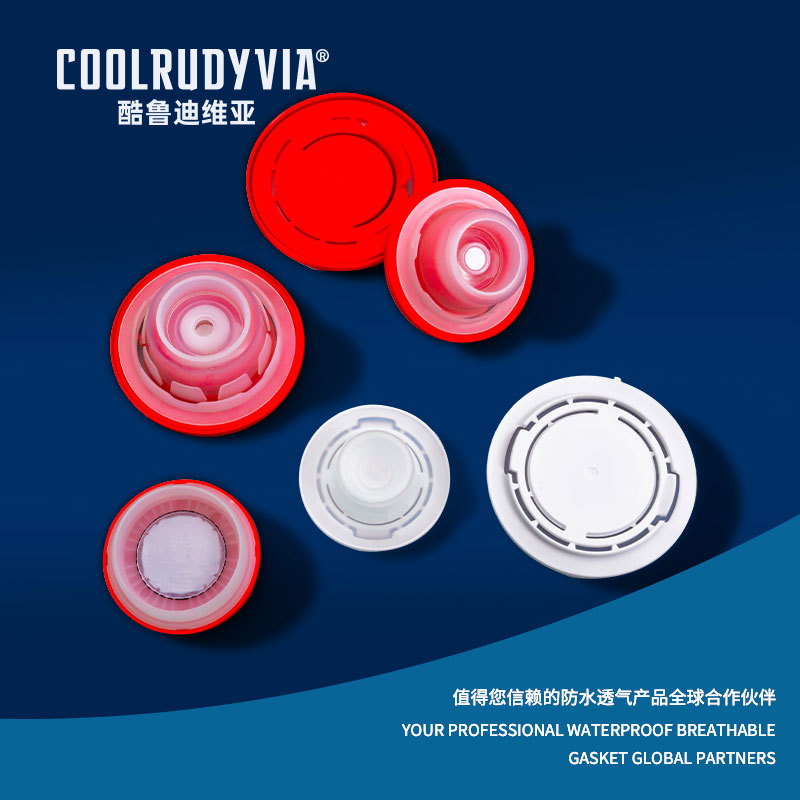

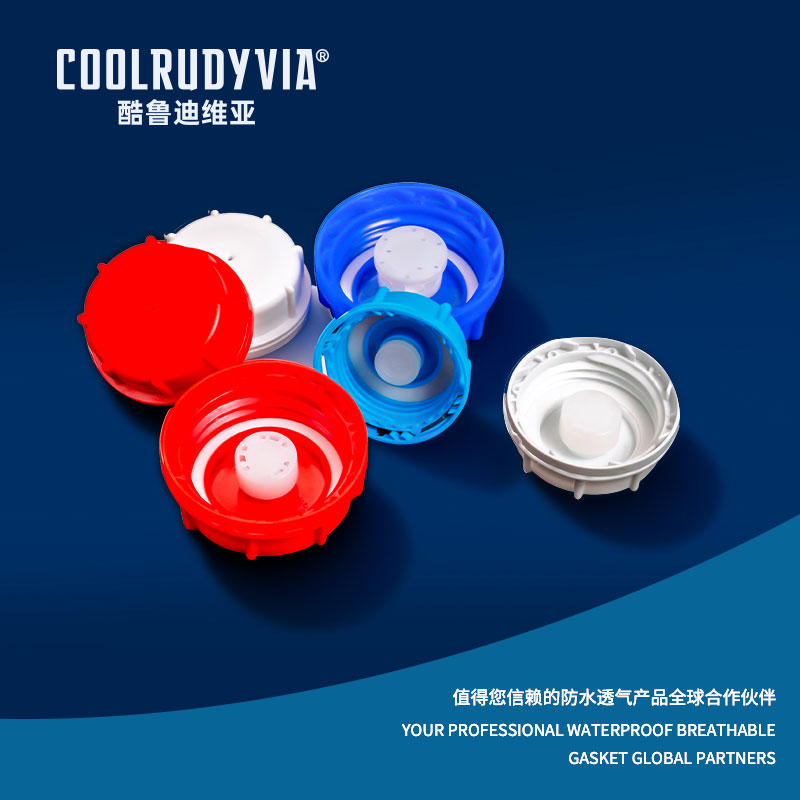

V srdci každé spolehlivé prodyšné zátky leží mikroporézní membrána, nejčastěji vyrobená z expandovaného polytetrafluorethylenu (ePTFE). Jedinečná struktura tohoto materiálu je výsledkem řízeného expanzního procesu, který vytváří matrici vzájemně propojených mikroskopických pórů. Tyto póry jsou řádově menší než kapička vody (obvykle kolem 0,2 až 10 mikronů), ale větší než molekuly plynu. Tato velikostní disparita je základem její funkce: povrchové napětí brání kapalné vodě proniknout do pórů, zatímco molekuly vzduchu volně procházejí difúzí, což umožňuje vyrovnání vnitřního a vnějšího tlaku. Tato pasivní výměna zabraňuje vzniku podtlaku při chlazení nebo přetlaku při zahřívání, což jsou podmínky, které mohou vést k selhání těsnění, zamlžování čoček nebo potížím s otevíráním přístupových panelů. Pravda Dlouhotrvající prodyšná zátka je víc než jen membrána; jedná se o kompletní sestavu, kde je membrána trvale připojena – často pomocí tepelné laminace nebo speciálních lepidel – do robustního pouzdra vyrobeného z materiálů, jako je silikon, termoplastický polyuretan (TPU) nebo umělé plasty. Toto pouzdro poskytuje mechanické rozhraní pro instalaci (zaklapnutí, závit nebo lepidlo) a chrání křehkou membránu před otěrem a mechanickým poškozením. Výkon je kvantifikován dvěma klíčovými metrikami: Vstupní tlak vody (WEP), hydrostatický tlak, při kterém voda proniká membránou (přímo koreluje s hodnocením IPX), a Rychlost proudění vzduchu, měřená v litrech za minutu při specifickém tlakovém rozdílu, který určuje rychlost vyrovnání tlaku.

• Materiálová převaha ePTFE: Kromě své mikroporézní struktury je ePTFE chemicky inertní, odolný vůči UV záření a funguje v širokém teplotním rozsahu (-200 °C až 260 °C), díky čemuž je ideální pro nejnáročnější aplikace. vysokoteplotní prodyšná ventilační zátka je vyžadováno.
• Role hydrofobnosti: Přirozená vodoodpudivá (hydrofobní) povaha ePTFE je vylepšena patentovanými úpravami, které zajišťují, že se kapky vody shrnou a stékají z povrchu, spíše než aby smáčely a potenciálně blokovaly póry.
• Ověřování výkonu: Renomovaní výrobci ověřují výkon zástrčky přísným testováním podle mezinárodních norem, jako je testování vniknutí podle IP Code (IEC 60529) pro vodotěsnost a testy poklesu tlaku pro proudění vzduchu, což zajišťuje spolehlivost technických údajů.

2. Řešení specifická pro aplikaci: Přizpůsobení zástrčky výzvě

Univerzální princip vyrovnávání tlaku splňuje různé výzvy reálného světa, z nichž každý vyžaduje přizpůsobený přístup. V oblasti elektrifikace a přenosné energie a silikonová prodyšná zátka pro pouzdro baterie je nesmlouvavá. Bateriové články, zejména lithium-iontové, vykazují během normálního provozu menší tvorbu plynu a výraznou tepelnou roztažnost. U utěsněného krytu hrozí vyboulení nebo prasknutí, zatímco otevřený průduch umožňuje pronikání korozivního elektrolytu a vlhkosti. Prodyšná zátka bezpečně odvětrává tyto plyny a vyrovnává tlak z tepelného cyklování při zachování těsnění proti postřiku vozovky, prachu a vlhkosti. Silikonové pouzdro nabízí vynikající kompresi těsnění a odolnost vůči ozónu a teplotě. V automobilovém sektoru vyžaduje rozšíření elektronických řídicích jednotek (ECU), senzorů a LED osvětlení robustní ochranu v drsném prostředí. An automobilový elektrický konektor odvzdušňovací zástrčka je často integrován přímo do pouzdra konektoru. Zabraňuje kondenzaci uvnitř konektoru, která by mohla vést ke korozi kolíků a elektrickému selhání, což je zvláště důležité pro bezpečnostní systémy, jako jsou ovladače ABS nebo airbagů. Pro aplikace v blízkosti motoru nebo výfuku, jako jsou snímače převodovky nebo akční členy turbodmychadla, specifikujte a vysokoteplotní prodyšná ventilační zátka s membránou a krytem určeným pro nepřetržitou expozici nad 150 °C je zásadní, aby se zabránilo degradaci materiálu. Ve spotřební a průmyslové elektronice je klíčové dosáhnout vysokého stupně ochrany proti vniknutí bez vytvoření tlakové nádoby. Integrace an Prodyšná zátka s krytím IP67 pro elektroniku umožňuje zařízením, jako jsou venkovní bezpečnostní kamery, ruční GPS jednotky nebo podvodní senzory, vyrovnat tlak během změn nadmořské výšky nebo teplotních výkyvů a zároveň s jistotou přežít déšť, prašné bouře nebo dočasné ponoření, čímž dramaticky zvyšuje spolehlivost v terénu a snižuje návratnost záruky.

• Integrace designu krytu baterie: Zátka musí být umístěna v nejvyšším bodě krytu, aby účinně odvětrávala plyny, a měla by být chráněna před přímým proudem vody nebo rozstřikem kontaminantů vnitřním přepážkou nebo zakrytou konstrukcí.
• Audity chemické kompatibility: Pro automobilové nebo průmyslové aplikace ověřte, zda je materiál pouzdra zástrčky (např. silikon specifické třídy nebo TPU) odolný vůči kapalinám, jako je motorový olej, brzdová kapalina, chladicí kapalina a běžná čisticí rozpouštědla.
• Dimenzování a výpočty průtoku: U velkých skříní nebo skříní s rychlými tepelnými cykly může být vyžadováno několik zátek nebo zátka s vyšším průtokem vzduchu. Při výběru může pomoci jednoduchý výpočet založený na objemu skříně a maximální očekávané vnitřní a vnější tlakové diferenci.

3. Výběr, ověření a zajištění dlouhodobého výkonu

Určení prodyšné zátky je cvičením proaktivního zmírňování rizik. Proces začíná vytvořením komplexního environmentálního a provozního profilu pro konečný produkt. Tento profil definuje požadované hodnocení ochrany proti vniknutí (IP), očekávaný rozsah teplotních cyklů, potenciální chemické expozice, požadovanou životnost a rychlost změny vnitřního tlaku (např. ze změn nadmořské výšky u dronů nebo tepelné zátěže ve venkovním osvětlení). S tímto profilem mohou inženýři kriticky interpretovat datové listy výrobce a hledat ověřené údaje o výkonu za odpovídajících podmínek, nejen nominální hodnocení. Tvrzení, že je a Dlouhotrvající prodyšná zátka musí být podpořeny údaji z urychlených testů životnosti, jako je dlouhodobé vystavení cyklům teploty a vlhkosti, testy UV meteorologického měření a odolnost proti solné mlze. Jedním z nejběžnějších způsobů selhání není náhlá porucha, ale postupná degradace: ucpání pórů. V prostředí s mastnými aerosoly, jemným prachem nebo vzdušnými vlákny mohou nečistoty ucpat mikropóry membrány. Zatímco ePTFE je oleofobní (odpuzující olej), specializované oleofobní úpravy poskytují další vrstvu obrany. Strategie návrhu ke zmírnění ucpávání zahrnují umístění zátky na chráněné místo, použití vrstvy filtračního média pro částice nebo specifikaci modelu s obětní vnější membránovou vrstvou. Mechanická integrita je stejně důležitá; zástrčka musí odolat namáhání při instalaci, vibracím a potenciálním nárazům, aniž by se membrána oddělila od jejího pouzdra nebo pouzdro prasklo.

• Žádost o data analýzy selhání: Důvěryhodný výrobce bude mít údaje o střední době do selhání (MTTF) za specifických zátěžových podmínek a může poskytnout vodítko ohledně očekávané životnosti ve vašem aplikačním prostředí.
• Prototyp a test v kontextu: Nikdy nedokončujte specifikaci zástrčky pouze na základě datových listů. Nainstalujte prototypové zástrčky do skutečných nebo falešných krytů a podrobte je zhuštěné verzi režimu screeningu zátěže životního prostředí (ESS) vašeho produktu.
• Zvažte instalaci a těsnění: Zástrčka je pouze tak dobrá, jak dobré je její utěsnění k hostitelské skříni. Ujistěte se, že zvolený způsob montáže (např. těsnící O-kroužek pro zátky se závitem, komprese pro zacvaknutí) je kompatibilní s materiálem vašeho krytu a poskytuje spolehlivé těsnění podle požadovaného stupně IP.

FAQ

Jak funguje prodyšná zátka, aniž by dovnitř vpouštěla vodu?

Využívá mikroporézní membránu, typicky vyrobenou z expandovaného PTFE (ePTFE). Tato membrána obsahuje miliardy mikroskopických pórů, které jsou větší než molekuly plynu (umožňují průchod vzduchu pro vyrovnání tlaku), ale menší než kapičky kapalné vody. Vysoké povrchové napětí vody zabraňuje jejímu smáčení a pronikání do těchto drobných pórů. Tento princip v kombinaci s hydrofobními úpravami na membráně vytváří účinnou jednosměrnou bariéru: proudí vzduch, voda je blokována, takže voděodolná prodyšná membránová zátka .

Jaký je rozdíl mezi IP67 a IP68 pro prodyšnou zátku?

Stupeň krytí IP (Ingress Protection) se vztahuje k úrovni ochrany, kterou dosahuje celý kryt, nikoli zástrčka samotná. Zástrčka je však kritickou součástí umožňující tato hodnocení. An Prodyšná zátka s krytím IP67 pro elektroniku je navržen a testován tak, aby pomohl krytu dosáhnout "6" (úplná ochrana proti vniknutí prachu) a "7" (ochrana proti dočasnému ponoření do vody mezi 15 cm a 1 m po dobu 30 minut). IP68 je pro nepřetržité ponoření za podmínek specifikovaných výrobcem (často hlouběji než 1 m na delší dobu). Zástrčka umožňující IP68 by měla výrazně vyšší hodnocení vstupního tlaku vody (WEP).

Lze prodyšnou zátku použít ve sterilizovaném nebo čistém prostředí?

Ano, ale je třeba vybrat konkrétní varianty produktu. U sterilizačních metod, jako je etylenoxid (EtO) nebo gama záření, musí být materiály zátky (membrána a pouzdro) ověřeny, aby vydržely proces bez degradace nebo ztráty výkonu. Pro čisté prostory nebo farmaceutické aplikace musí být zátky vyráběny v kontrolovaném prostředí a mohou vyžadovat další certifikace (např. USP třída VI pro biologickou kompatibilitu), aby bylo zajištěno, že nevnášejí kontaminanty nebo odpadní plyny.

Jak vypočítám požadovaný průtok vzduchu nebo počet zátek pro svůj kryt?

Základní výpočet zahrnuje zákon ideálního plynu (PV=nRT). Musíte určit maximální tlakový rozdíl (ΔP), který se musí váš kryt vyrovnat, a čas (t), za který se to musí stát. Vzorec pro požadovaný objemový průtok vzduchu (Q) je odvozený: Q = (V ΔP) / (t P _bankomat ), kde V je objem krytu. Vyberte zástrčku, jejíž rychlost proudění vzduchu (z jejího datového listu u vašeho konkrétního ΔP) splňuje nebo překračuje tuto vypočítanou hodnotu Q. Pro velké ΔP nebo rychlé vyrovnání přičte své průtoky vzduchu více zátek paralelně.

Co se stane, když se prodyšná zátka zašpiní nebo ucpe?

Zanesení je primárním způsobem selhání. Pokud se póry membrány ucpou špínou, olejem nebo jinými nečistotami, její průtok vzduchu klesne téměř na nulu. Zátka se účinně stává pevným těsněním, což vede k problémům, kterým měla zabránit: hromadění tlaku, vakuový uzávěr a potenciální kondenzace. Abyste tomu zabránili, vybírejte zátky s oleofobní úpravou (odpuzující olej) pro špinavá prostředí, navrhněte ochranné kryty nebo přepážky, které zástrčku chrání před přímými proudy nečistot, a považujte je za použitelnou položku v plánech údržby pro aplikace s extrémním zatížením.
