Která vodotěsná ventilační zátka chrání vaše zařízení?

Vodotěsná ventilační zátka technologie umožňuje vyrovnání tlaku a řízení vlhkosti v uzavřených krytech při zachování ochrany proti vniknutí. Tato technická zkouška pokrývá IP ratingové systémy, membránové inženýrství a specifikace nákupu nezbytné pro B2B kupující v automobilovém, světelném a průmyslovém sektoru.

Základy vodotěsné ventilace

Normy hodnocení IP a ochrana proti vniknutí

Kódy mezinárodní ochrany (IP) klasifikují mechanické a elektrické kryty proti vniknutí pevných látek a kapalin. Druhá číslice konkrétně označuje ochranu proti vniknutí kapaliny s hodnocením od 0 (žádná ochrana) do 9K (čištění vysokotlakou párou).

Specifikace IP hodnocení:

Hodnocení	Úroveň ochrany	Testovací podmínky	Typické aplikace
IP54	Omezená prašnost, stříkající voda	10 l/min, doba trvání 5 min	Vnitřní elektrické panely
IP65	Prachotěsné, vodní trysky	12,5L/min, vzdálenost 3m	Venkovní osvětlovací skříně
IP66	Prachotěsné, výkonné vodní trysky	100L/min, vzdálenost 3m	Námořní vybavení, těžké mytí
IP67	Prachotěsné, dočasné ponoření	hloubka 1m, 30 minut	Ponorná elektronika
IP68	Prachotěsné, nepřetržité ponoření	Určeno výrobcem	Podvodní senzory, potápěčské vybavení
IP69K	Prachotěsná, vysokotlaká pára	80°C, tlak 8-10 MPa	Zpracování potravin, čištění vozidel

Věda o prodyšných membránách

Efektivní vodotěsné odvětrání se opírá o membrány z expandovaného polytetrafluoretylenu (ePTFE) s mikroporézní strukturou (velikost pórů 0,1-10 μm). Povrchové napětí zabraňuje pronikání kapalné vody (kontaktní úhel >140°), zatímco vodní pára difunduje propojenými póry prostřednictvím Knudsenovy difúze a Fickianova transportu.

Vodotěsná ventilační zátka IP67 pro venkovní osvětlení

Vodotěsná ventilační zátka IP67 pro venkovní osvětlení aplikace řeší kritickou výzvu tepelného cyklování v uzavřených svítidlech. LED účinnost generuje teplo během provozu; chlazení vytváří podtlak, který odvádí vlhkost přes těsnění.

Požadavky na odolnost proti prachu a ponoření

Venkovní svítidla jsou vystavena vlivům prostředí včetně deště, sněhu a vysokotlakého čištění. Stupeň krytí IP67 zajišťuje funkčnost po dočasném ponoření při zaplavení nebo náhodném ponoření. Kompletní ochrana proti vniknutí prachu (hodnocení 6) zabraňuje optické degradaci způsobené hromaděním částic na reflektorech a čočkách.

Changzhou Baonong New Material Technology Co., Ltd. vyvíjí voděodolné a prodyšné produkty široce používané v automobilových světlometech, které zajišťují bezpečnost při používání a přepravě díky funkci prodyšnosti a zároveň voděodolnosti.

Tepelný management v uzavřených svítidlech

Odvzdušňovací zátky umožňují přenos tepla prouděním při zachování celistvosti těsnění. Tepelné modelování ukazuje 15-25% snížení teploty vnitřní dutiny ve srovnání s plně utěsněnými konstrukcemi, což prodlužuje životnost LED driveru o 30-40%.

Specifikace venkovního osvětlení:

Parametr	Pouliční osvětlení	Povodňové osvětlení	High-Bay Industrial
Průměr ventilace (mm)	10-12	12-16	16-20
Rychlost proudění vzduchu (l/min)	0,5-1,0	1,0-2,0	2,0-4,0
Provozní teplota (°C)	-40 až 85	-40 až 100	-40 až 120
Plocha membrány (mm²)	20-30	40-60	80-120
Hodnocení ochrany	IP67	IP66/IP67	IP66/IP68

Vodotěsná prodyšná ventilační zátka M12

Voděodolná prodyšná ventilační zátka M12 konfigurace využívají standardy metrických závitů (M12×1,5) běžné v evropských automobilových a průmyslových zařízeních. Geometrie závitu zajišťuje mechanické uchycení, zatímco komprese O-kroužku zajišťuje primární utěsnění.

Normy závitů a geometrie těsnění

Závity M12×1,5 poskytují stoupání 1,5 mm s úhlem boku 60°. Délka záběru 8-10mm zajišťuje dostatečnou pevnost závitu ve smyku (minimální 50N zachování tahu). Mezi materiály O-kroužků patří:

• FKM (Viton): -20°C až 200°C, vynikající chemická odolnost
• EPDM: -40°C až 120°C, vynikající odolnost proti vodě a páře
• Silikon (VMQ): -60°C až 200°C, nízké nastavení komprese
• NBR: -30 °C až 100 °C, nákladově efektivní obecné použití

Automobilové a průmyslové aplikace

Větrací otvory M12 dominují automobilovým skříním ECU, řídicím modulům převodovky a bateriovým sadám elektrických vozidel. Aplikace průmyslové automatizace zahrnují kryty servomotorů a PLC kryty vystavené oplachovým prostředím.

Vodotěsná odvzdušňovací zátka pro elektrický kryt

Vodotěsná odvzdušňovací zátka pro elektrický kryt systémy zabraňují poruchám souvisejícím s kondenzací díky vyrovnání tlaku. Těsnění krytu zachycuje vzduch zatížený vlhkostí; poklesy teploty způsobují kondenzaci na kritických součástech.

Vyrovnání tlaku a prevence kondenzace

Denní změny teploty o 20 °C generují v uzavřených 100litrových skříních tlakové rozdíly 7-10 kPa. Větrací zátky vyrovnají tlak během několika sekund a zároveň blokují vniknutí kapalné vody. Snížení rizika kondenzace koreluje s rychlostí výměny vzduchu:

Objem krytu (L)	Doporučený ventilační průtok (l/min)	Doba vyrovnání tlaku	Snížení rizika kondenzace
10-25	0,2-0,5	< 30 sekund	85–90 %
25-100	0,5-1,5	< 60 sekund	80–85 %
100-500	1,5-5,0	< 120 sekund	75–80 %
500-2000	5,0-15,0	< 300 sekund	70–75 %

Standardy integrity krytu

Hodnoty NEMA 4X a UL 50E Typ 4X vyžadují odolnost proti korozi a vodotěsnost ekvivalentní IP66. Integrace odvzdušňovací zátky musí zachovat tyto hodnoty prostřednictvím stlačení těsnění a utěsnění závitu.

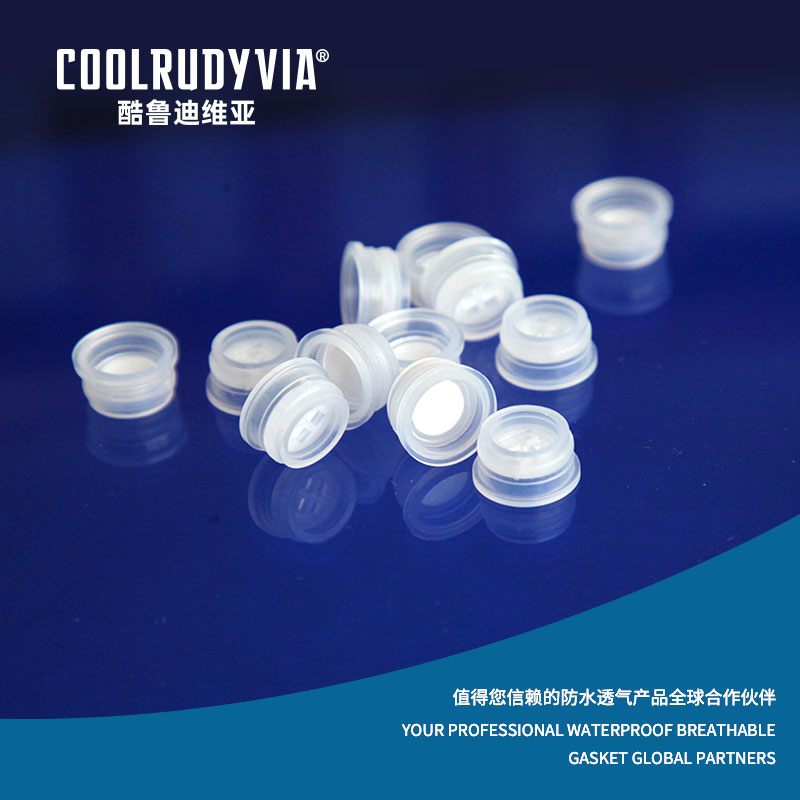

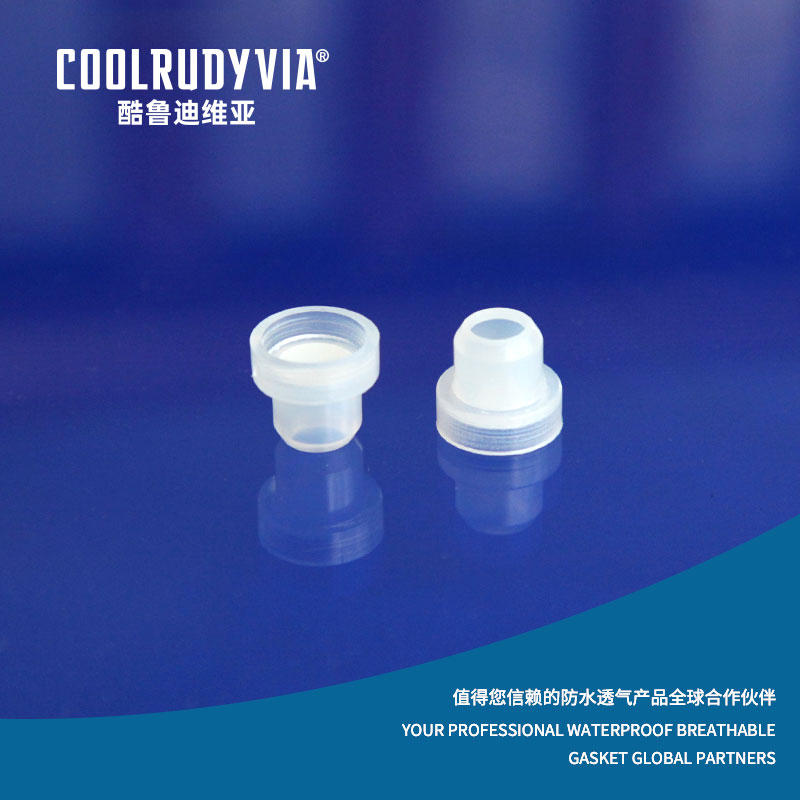

Plastová vodotěsná ventilační zátka s membránou

Plastová vodotěsná ventilační zátka s membránou konstrukce vyvažuje nákladovou efektivitu s požadavky na výkon. Materiály pouzdra a specifikace membrán určují chemickou kompatibilitu a životnost.

ePTFE membránové inženýrství

Výroba membrán zahrnuje mechanické natahování PTFE za účelem vytvoření mikroporézních struktur (morfologie node-fibril). Mezi klíčové parametry patří:

• Pórovitost: 70-85% podíl dutin pro vysokou propustnost pro plyny
• Tloušťka: 20-100 μm vyrovnávací pevnost a propustnost
• Bod bubliny: >100 kPa (minimální tlak pro protlačení kapaliny póry)
• Vstupní tlak vody: >50 kPa pro krytí IP67
• Propustnost vzduchu: 5-50 l/min/cm² při rozdílu 7 kPa

Srovnání výkonu membrán:

Typ membrány	Vstupní tlak vody (kPa)	Průtok vzduchu (l/min/cm²)	Chemická odolnost	Provozní teplota (°C)
Standard ePTFE	50-100	20-30	Výborně	-200 až 260
ePTFE oleofobní	30-70	15-25	Dobrý (odolný vůči oleji)	-200 až 260
Potaženo PU	30-50	10-20	Mírný	-40 až 80
PVDF	40-80	15-25	Výborně	-40 až 150

Materiálová kompatibilita a chemická odolnost

Materiály krytu musí odolat expozici životního prostředí:

• PA66 (Nylon 66): Dobrá mechanická pevnost, odolnost proti automobilovým kapalinám
• PBT (polybutylen tereftalát): Vynikající rozměrová stálost, elektrické vlastnosti
• PP (polypropylen): Cenově výhodné, chemicky odolné, nižší pevnost
• PROHLÉDNĚTE: Vysoká teplota, agresivní chemické prostředí

Changzhou Baonong New Material Technology Co., Ltd. vlastní průmyslovou standardní dílnu o rozloze více než 6 000 metrů čtverečních a je vybavena více než 90 sadami nezávislých automatizovaných zařízení vlastněných duševním vlastnictvím, která jsou vysokorychlostní, přesná, stabilní a spolehlivá.

Výrobce vodotěsné šroubovací ventilační zátky

Výběr a vodotěsný šroub výrobce odvzdušňovací zátky vyžaduje ověření systémů kvality, testovacích schopností a konzistence výroby. Přesnost závitu a integrita membrány přímo ovlivňují výkon v poli.

Systémy kontroly kvality a duální kontroly

Komplexní řízení kvality zahrnuje:

• Vstupní kontrola materiálu: Testování pryskyřice MFI, verifikace bublinového bodu membrány
• Průběžné monitorování: Průměr stoupání závitu (±0,05 mm), ověření točivého momentu
• Závěrečné testování: 100% zkouška těsnosti (metoda poklesu tlaku), vizuální kontrola
• Statistické řízení procesu: Cpk >1,33 pro kritické rozměry

Po osmi letech vývoje se Changzhou Baonong New Material Technology Co., Ltd. stala jedním z mála standardizovaných, moderních a vysoce kvalitních integrovaných výrobců, kteří se specializují na produkty řady vodotěsných a prodyšných membrán. Každý produkt prochází duálním kontrolním mechanismem automatického testování zařízení a ruční kontroly, což zajišťuje stabilní, spolehlivou a bezpečnou kvalitu.

Průmyslově specifické aplikační inženýrství

Ochrana automobilových světlometů

Moderní LED světlomety generují značné teplo v utěsněných pouzdrech. Větrací zátky zabraňují kondenzaci během tepelného cyklování a zároveň blokují prach a vodu z vysokotlakého mytí. Automobilové specifikace vyžadují:

• Teplotní cyklování: -40 °C až 120 °C, 500 cyklů
• Tlakové mytí: 80°C, 80-100 bar, vzdálenost 10-15 cm
• Chemická odolnost: pohonné hmoty, oleje, čisticí prostředky, posypové soli
• Odolnost proti vibracím: 10-2000 Hz, 5g RMS podle ISO 16750-3

Odvzdušňování obalů nápojů a pesticidů

Agrochemické nádoby vyžadují odvětrávání, aby se zabránilo nárůstu tlaku během změn nadmořské výšky nebo teplotních výkyvů a zároveň se zabránilo úniku kapaliny, pokud jsou převráceny. Vodotěsná ventilační zátka technologie umožňuje:

• Vyrovnání tlaku při letecké přepravě (nadmořská výška 0-12 000 m)
• Prevence deformace nádoby a poškození etikety
• Zablokování úniku kapalného pesticidu (povrchové napětí >50 mN/m)
• Kompatibilita s agresivními chemickými přípravky

Tyto produkty jsou široce používány v obalech nápojových lahví, balení pesticidů atd., což zajišťuje bezpečnost při používání a přepravě s funkcí prodyšnosti, ale vodě.

Nákup a služby přizpůsobení

OEM specifikace a rychlé dodání

Vlastní vývoj ventilační zátky řeší specifické požadavky aplikací. Možnosti přizpůsobení zahrnují:

Typ přizpůsobení	Doba vývoje	MOQ (jednotky)	Investice do nástrojů
Barevná variace (standardní forma)	1-2 týdny	5 000	žádný
Logo/Tisk	2-3 týdny	10 000	Minimální (nastavení tisku)
Úprava velikosti závitu	4-6 týdnů	20 000	Mírný (threading tools)
Vlastní vlastnosti membrány	6-8 týdnů	50 000	Vysoká (vývoj membrány)
Kompletní zakázkový design	10-12 týdnů	100 000	Kompletní výroba forem

Společnost může zákazníkům rychle, stabilně, efektivně a kvalitně poskytovat různé profesionální produkty, čímž pomáhá zákazníkům získat důvěru spotřebitelů.

Často kladené otázky

Jak mohu vybrat správné hodnocení IP pro mé konkrétní prostředí?

Výběr hodnocení IP vyvažuje požadavky na ochranu s kompromisy mezi cenou a výkonem. Vodotěsná ventilační zátka IP67 pro venkovní osvětlení aplikace se hodí do prostředí s dočasným rizikem zaplavení nebo vysokotlakého čištění. IP66 postačuje pro vystavení dešti bez ponoření. IP68 se specifikovanou hloubkou řeší nepřetržité podvodní aplikace. Zvažte spíše nejhorší scénář než typické podmínky; postupy údržby (tlakové mytí) často přesahují expozici životního prostředí. Pro aplikace pod kapotou automobilů poskytuje dodatečné zabezpečení IP6K9K (odolnost při čištění párou). Ověřte, že celá sestava, nejen součást ventilace, zachovává jmenovitou ochranu při instalaci.

Jaká je typická životnost vodotěsných membrán ventilačních zátek a kdy by měla nastat výměna?

Membrány ePTFE vykazují teoretickou životnost přesahující 20 let v neškodném prostředí. Skutečná životnost závisí na chemické expozici, frekvenci cyklů teplot a mechanickém namáhání. Agresivní chemické prostředí (silné kyseliny, zásady nebo oxidační činidla) mohou membrány degradovat během 2-5 let. Vystavení UV záření bez stabilizace způsobí rozštěpení řetězu PTFE. Mezi indikátory výměny patří: viditelné poškození membrány (roztržení, propíchnutí), průnik vody během testování, snížený průtok vzduchu (zpomalení vyrovnání tlaku >50 %) nebo fyzická deformace krytu. Vodotěsný šroub výrobce odvzdušňovací zátky specifikace by měly zahrnovat údaje o zrychleném stárnutí (85°C/85% RH, 1000 hodin) prokazující <10% snížení výkonu. Stanovte plány preventivních výměn na základě kritičnosti aplikace – 5 let pro automobilový průmysl, 3 roky pro expozici chemikáliím.

Jaká minimální objednací množství platí pro voděodolné odvzdušňovací zátky navržené na míru?

Standardní katalogové produkty obvykle vyžadují 1 000–5 000 jednotek MOQ. Plastová vodotěsná ventilační zátka s membránou přizpůsobení pomocí barevného tisku nebo tisku loga zvyšuje MOQ na 10 000-20 000 jednotek kvůli nákladům na nastavení. Úpravy geometrie závitu (nestandardní stoupání nebo průměr) vyžadují speciální nástroje s 20 000–50 000 jednotkových MOQ k amortizaci nákladů na formy (15 000–40 000 USD). Vlastní vývoj membrány (specifická velikost pórů, oleofobní úprava) představuje nejvyšší investici s minimem 50 000-100 000 jednotek a náklady na vývoj 50 000 USD. Changzhou Baonong New Material Technology Co., Ltd. nabízí flexibilní škálování od prototypu (100-500 jednotek) až po plnou výrobu s cenovými úrovněmi v ročních objemech 10 000, 50 000 a 100 000. Vlastnictví nástrojů přechází na zákazníka po výrobě 500 000 kusů.

Jaké jsou vodotěsné prodyšné ventilační zátky M12 ve srovnání s alternativami namontovanými na lepidlo?

Voděodolná prodyšná ventilační zátka M12 konfigurace poskytují vynikající mechanické držení a provozuschopnost ve srovnání s adhezivními držáky. Instalace se závitem dosahuje přídržné síly 50-100N oproti 20-40N u montáží s lepidlem citlivým na tlak (PSA). Ventilační otvory M12 tolerují vibrace a tepelné cykly bez uvolnění; adhezivní spoje mohou degradovat nad 85 °C nebo migrací změkčovadla z materiálů krytu. Lepicí otvory však umožňují instalaci na tenkostěnné nebo zakřivené povrchy nevhodné pro závitové otvory. M12 vyžaduje pro instalaci tloušťku stěny 10-12 mm a přístup na obě strany. Srovnání nákladů upřednostňuje lepidlo pro velkoobjemové aplikace s nízkým provozem; M12 dominuje v automobilovém a průmyslovém průmyslu, kde je spolehlivost rozhodující. Hybridní řešení (závitová základna s možností lepidla) poskytují flexibilitu designu.

Jaké testy ověřují výkon vodotěsné odvzdušňovací zátky pro elektrické skříně?

Komplexní validace zahrnuje simulaci prostředí a dlouhodobé testování spolehlivosti. Ověření hodnocení IP vyžaduje certifikované laboratorní testy: prach (prášek z mastku, koncentrace 2 kg/m³, 2 hodiny) a voda (ponoření do jmenovité hloubky, minimálně 30 minut). Vodotěsná odvzdušňovací zátka pro elektrický kryt aplikace navíc vyžadují cyklování tepelného šoku (-40 °C až 85 °C, 100 cyklů) k ověření integrity připojení membrány. Cyklování tlaku (rozdíl ±5 kPa, 10 000 cyklů) simuluje denní změny teploty. Testování chemické kompatibility vystavuje vzorky reprezentativním kapalinám (oleje, rozpouštědla, čisticí prostředky) po dobu 168 hodin při teplotě 50 °C s následnou zkouškou těsnosti. Testování solnou mlhou (ASTM B117, 96-240 hodin) ověřuje odolnost proti korozi pro námořní aplikace. Vyžadujte spíše úplné protokoly o zkouškách včetně statistických údajů (průměr, směrodatná odchylka, minimální hodnoty) než souhrny vyhovující/nevyhovující.

Reference

• Mezinárodní elektrotechnická komise. (2017). IEC 60529: Stupně ochrany poskytované kryty (IP kód) . Ženeva: IEC.
• Underwriters Laboratories. (2020). UL 50E skříně pro elektrická zařízení, ohleduplnost k životnímu prostředí . Northbrook, IL: UL.
• Mezinárodní organizace pro normalizaci. (2018). ISO 20653: Silniční vozidla – Stupně ochrany (IP kód) – Ochrana elektrického zařízení před cizími předměty, vodou a přístupem . Ženeva: ISO.
• Mezinárodní ASTM. (2019). ASTM B117-19 Standardní praxe pro provoz zařízení pro rozprašování soli (mlhy). . West Conshohocken, PA: ASTM.
• Společnost automobilových inženýrů. (2012). SAE J575: Testovací metody a vybavení pro osvětlovací zařízení pro použití na vozidlech s celkovou šířkou menší než 2032 mm . Warrendale, PA: SAE.
• Asociace chemických látek a filmu. (2015). Technická příručka k ePTFE membránám: Vlastnosti a aplikace . CFFA.
